Module clé USB a VNC2.

Auteur: : F1FAU
Créé le : le 15/12/2013
Modifié le : le 22/12/2013

Réalisation (prototype) côté composants : Photo du module FT245BL.. . . côté cuivre : Photo du module FT245BL.

Présentation.

Ce module est basé sur le circuit VNC2-48L1B de chez FTDI ce circuit est une version récente du VNC1L en plus le VNC2 est moins couteux (3 fois moins). Lors du developpement du lecteur a clé USB j'avais utilisé le module de developpement VDIP1 de FTDI mais il s'est avéré que le fonctionnement ete instable (plantage en cours de lecture du fichier vidéo) ce qui m'a amené a l'étude de ce module à base de VNC2. Il existe un module à base de VNC2 le V2DIP1-48 .

Description.
Ce module est constitué d'un circuit imprimé double face de 47mm sur 23mm sur lequel est monté un connecteur USB le FT245BL quelques composants passifs et un quartz 12MHz le tout étant soudé sur un support tulipe de 24 broches servant de connecteur enfichable sur la carte lecteur.

Réalisation.
Pour la réalisation, se reporter au montage du module a FT245BL qui est identique. Par contre, contrairement au FT245BL, le VNC2 est livré non programmé .
Tous les composants de cette réalisation sont disponibles chez Farnell.

Téléchargement schémas et typons.

Aperçu schemas et typons.

Sch. 1/1 : Photo de Sch. 1/1

Implantation top: Photo de implantation top . Implantation bottom: Photo implantation bottom

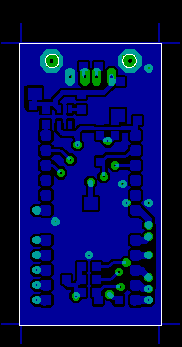

Cuivre côté composants : Photo cuivre côté top . Cuivre côté soudures : Photo cuivre côté soudures

Liste des composants.
Resistances CMS 0805:
0 : R10
27 : R3,R4
330 : R14,R15
1k : R1,R13
1k2 : R7,R13
12k : R2,R5,R6,R9,R11,R12

Condensateurs céramiques CMS X7R 0805:
100nF : C4,C5,C6,C11,C12

Condensateurs céramiques CMS NPO 0805:
47pF : C1,C8,C9,C10

Condensateurs chimiques:
4.7uF 16V CMS : C7
10uF 16V CMS : C3
47uF 16V CMS : C2

Circuits intégrés:
BH33 (Farnell) : U1
VNC2-48L1 FTDI : U2

Quartz:
12MHz HC49UP : Q1

Divers:
Circuit imprimé double face : 23 x 47mm
Support CI tulipe 24 broches
Connecteur USB : X1

Mise en service du module
Avant de mettre en service ce module vérifier à la loupe qu'il n'y a aucun pont de soudure au niveau du FT245BL et ensuite tester à l'ohmmètre qu'il n'y a pas de court circuit entre les pistes adjacentes.
Placer ce module sur la carte Lecteur a clé USB, ne pas mettre de strap sur SL1 (pour se mettre en mode live). Connecter la carte d'un côté a un PC (logiciel de F1DOJ) via un cable USB et de l'autre à un modulateur QPSK. Choisir le débit à l'aide de JP1 et voila cet ensemble est opérationnel pour faire du live.

Conclusion
Ce module monté sur la carte Lecteur à clé USB constitue une alternative au montage utilisant une vraie FIFO. La réalisation est plus facile et le côut nettement inférieur.

A suivre…
