Programmateur de module à VNC2.

Auteur: : F1FAU
Créé le : le 01/02/2014
Modifié le : le 01/02/2014

Réalisation (prototype) côté composants : Photo du module FT245BL.

Présentation.

Ce montage permet de mettre a jour le firmware du module V2DIP1. Il est relie a un PC via une liaison série.

Description.
Le coeur du montage utilise un MAX232 qui sert a adapter le niveau des signaux en provenance du PC au module Les résistances R1 à R4 servent à adapter les sorties du MAX232 vers les entrées du module (5V -> 3V3)

Réalisation.
Ce montage est réalisé sur un circuit imprimé simple face de 23/47 mm. il ne comporte aucune difficulté de réalisation. L'approvisionnement des composants ne pose aucun problème.
Il faudra prévoir un cable muni d'un côté d'une prise DB9 femelle et de l'autre côté d'un connecteur HE10 femelle de 10 broches. Le support de programmation du module sera constitué de 2 barrettes sécables de 12 broches, ne pas mettre de support tulipe de 24 broches à la place car les broches de certain modules sont carrées et ne rentre pas dans le support.

Téléchargement schémas et typons.

Aperçu schemas et typons.

Sch. 1/1 : Photo de Sch. 1/1 Implantation : Photo cu. top Cuivre : Photo côté cuivre

Liste des composants.
Resistances 1/4w 5%:
330R : R3,R4
680R : R1,R2

Condensateurs céramiques X7R pas 5.08:
100nF : C1,C2,C5,C7

Condensateurs chimiques:
1uF 63V : C3,C4,C8,C9
47uF 25V : C10
220uF 25V : C6

Circuits intégrés:
LM7805 : U1
MAX232EIN : IC3

Divers:
Circuit imprimé simple face : 23 x 47mm
2 barrettes 24 broches
Connecteur mâle HE10 10 broches : JP1

Procédure de programmation

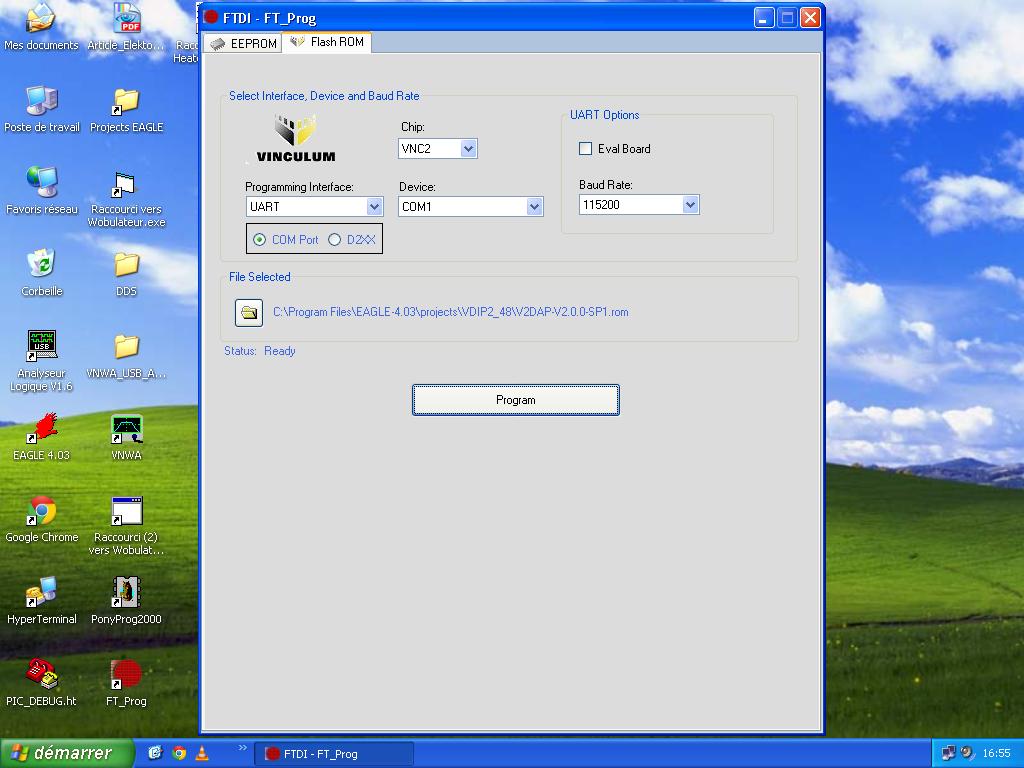

Sélectionnez le port COMx associé à l'interface connectée à l'ordinateur

Logiciel et firmware :

Préparation du module :

Programmation :


.

Conclusion

A suivre…

Code et Design par F1FAU. 2012.
N'hésitez pas à me contacter si vous avez des questions !
